FX5U-32MR/ES基本单元内置16入16出晶体管源型AC电源晶体管源型输出
1
| FX5UJ/FX5U/FX5UC | ||||||
| ◇CPU 模块 | ||||||
| 型号 | 规格 | 外形尺寸(mm) (W×H×D) |
||||
| 额定电压 | 输入 | 输出 | ||||
| ◆FX5UJ CPU模块 | ||||||
| FX5UJ-24MR/ES | AC100～240V 50/60Hz |
14点 | DC24V漏型/源型 | 10点 | 继电器 | 95×90×83 |
| FX5UJ-24MT/ES | 晶体管/漏型 | |||||
| FX5UJ-24MT/ESS | 晶体管/源型 | |||||
| FX5UJ-40MR/ES | 24点 | 16点 | 继电器 | 130X90X83 | ||
| FX5UJ-40MT/ES | 晶体管/漏型 | |||||
| FX5UJ-40MT/ESS | 晶体管/源型 | |||||
| FX5UJ-60MR/ES | 36点 | 24点 | 继电器 | 175X90X83 | ||
| FX5UJ-60MT/ES | 晶体管/漏型 | |||||
| FX5UJ-60MT/ESS | 晶体管/源型 | |||||
| ◆FX5U CPU模块 | ||||||

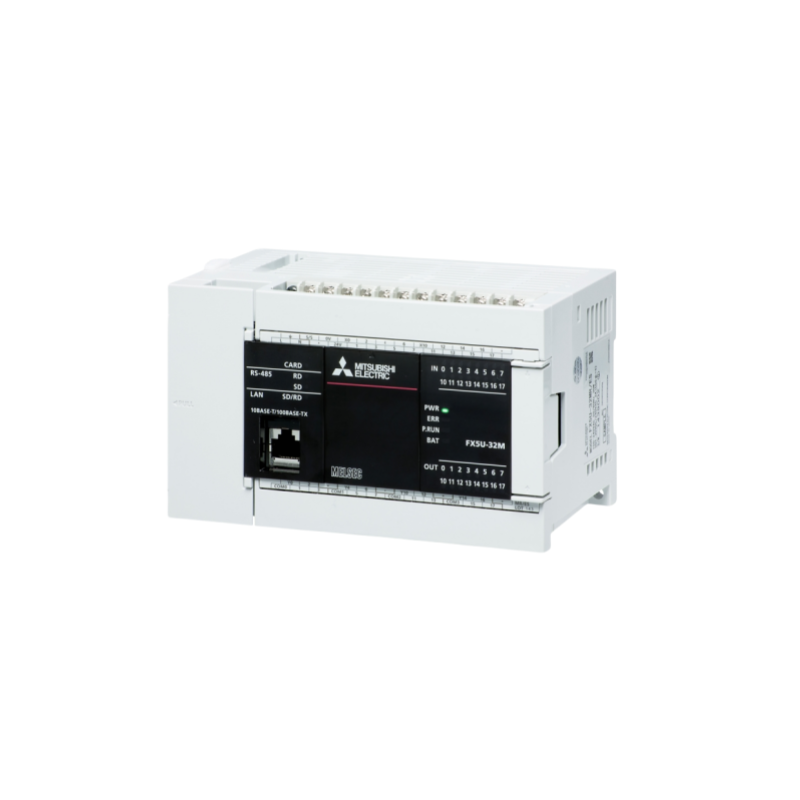

| FX5U-32MR/ES | AC100～240V 50/60Hz |
16点 | DC24V漏型/源型 | 16点 | 继电器 | 150X90X83 |
| FX5U-32MT/ES | 晶体管/漏型 | |||||
| FX5U-32MT/ESS | 晶体管/源型 | |||||
| FX5U-64MR/ES | 32点 | 32点 | 继电器 | 220×90×83 | ||
| FX5U-64MT/ES | 晶体管/漏型 | |||||
| FX5U-64MT/ESS | 晶体管/源型 | |||||
| FX5U-80MR/ES | 40点 | 40点 | 继电器 | 285×90X83 | ||
| FX5U-80MT/ES | 晶体管/漏型 | |||||
| FX5U-80MT/ESS | 晶体管/源型 | |||||
| FX5U-32MR/DS | DC24V | 16点 | DC24V漏型/源型 | 16点 | 继电器 | 150×90X83 |
| FX5U-32MT/DS | 晶体管/漏型 | |||||
| FX5U-32MT/DSS | 晶体管/源型 | |||||
| FX5U-64MR/DS | 32点 | 32点 | 继电器 | 220×90×83 | ||
| FX5U-64MT/DS | 晶体管/漏型 | |||||
| FX5U-64MT/DSS | 晶体管/源型 | |||||
| FX5U-80MR/DS | 40点 | 40点 | 继电器 | 285×90X83 | ||
| FX5U-80MT/DS | 晶体管/漏型 | |||||
| FX5U-80MT/DSS | 晶体管/源型 | |||||
| ◆FX5UC CPU模块 | ||||||
| FX5UC-32MT/D | DC24V | 16点 | DC24V漏型 | 16点 | 晶体管/漏型 | 42.1X90X89.1 |
| FX5UC-32MT/DSS | DC24V漏型/源型 | 晶体管/源型 | ||||
| FX5UC-32MT/DS-TS | 晶体管/漏型 | 42.1X90X93.7 | ||||
| FX5UC-32MT/DSS-TS | 晶体管/源型 | |||||
| FX5UC-32MR/DS-TS | 16点 | DC24V漏型/源型 | 16点 | 继电器 | 68.2X90X93.7 | |
| FX5UC-64MT/D | 32点 | DC24V漏型 | 32点 | 晶体管/漏型 | 62.2×90×89.1 | |
| FX5UC-64MT/DSS | DC24V漏型/源型 | 晶体管/源型 | ||||
| FX5UC-96MT/D | 48点 | DC24V漏型 | 48点 | 晶体管/漏型 | 82.3×90X89.1 | |
| FX5UC-96MT/DSS | DC24V漏型/源型 | 晶体管/源型 | ||||
| FX5UJ/FX5U/FX5UC | |||||||
| ◇型号体系 (CPU 模块、输入输出扩展机器) | |||||||
| ① | CPU分类 | FXSUJ、F5U、F5UC等 | |||||
| ② | 类型分类 | C(扩展连接器型 无广展电级型) |
FX5 C 32 M R /ES -H | ||||
| ① | 输入输出合计点数 | 8、16.24、32.40.60.64.80.96等 | |||||
| ④ | 模块分类 | M | CPU模块 | ||||
| E | 输入输出混合的广展机器 | ||||||
| EX | 输入扩展模块 | ① ② ③ ④ ⑤ ⑥ ⑦ | |||||
| EY | 输出扩展模块 | ||||||
| ⑤ | 输出形式 | R | 继电器输出 | ||||
| T | 晶体管输出 | ||||||
| ⑥ | 电源 输入输出方式 |
CFU模块，扩展模映 | 输入输出扩展模映 | ||||
| 符号 | 电源 | 输入形式 | 晶体管输出形式 | 输入形式 | 晶体音输出形式 | ||
| /ES | AC | DC24V、漏型/原型 | 漏型 | 漏型/原型 | |||
| /ESS | AC | DC24V、漏型/原型 | 源型 | 源型 | |||
| /DS | DC | DC24V、漏型/原型 | 漏型 | 漏型/原型 | 一 | ||
| /DSS | DC | DC24V、漏型/原型 | 源型 | 源型 | |||
| /D | DC | DC24M.漏型 | 漏型 | 漏型 | 漏型 | ||
| ⑦ | 其他末尾符号 | -H | 高速输入输出功能扩展 | ||||
| -TS | 弹簧夹端子排 | ||||||
| ◇一 般规格 关于智能功能模块的规格，请参阅各产品的手册。 | ||||||
| 项目 | 规格 | |||||
| 使用环境温度*1 | FX5UJ | FX5U、FX5UC | ||||
| 0～55℃.无冻结 | -20～55℃、无冻结*2*3 | |||||
| 保存环境温度 | -25～75℃、无冻结 | |||||
| 使用环境湿度 | 5～95%RH、无结露*4 | |||||
| 保存环境湿度 | 5～95%RH、无结露 | |||||
| 抗振*5*6 | 频率 | 加速度 | 单向振幅 | 扫描次数 | ||
| DIN导轨安装时 | 5～8.4Hz | 1.75mm | 在X、Y、Z方向 各10次 (合计各80分钟) |
|||
| 8.4~150Hz | 4.9m/s² | |||||
| 直接安装时*12 | 5～8.4Hz | 3.5mm | ||||
8.4～150Hz |
9.8m/s² | |||||
| 耐冲击*5 | 147m/s²、作用时间11ms、用正弦半波脉冲在XY、Z双方向各3次 | |||||
| 干扰耐量 | 采用干扰电压1000Vp-p干扰宽度lμs、周期30～100Hz的干扰模拟器 | |||||
| 接地 | D类接地(接地电阻：1000以下)(不允许与强电系统共同接地) | |||||
| 使用环境 | 无腐蚀性、可燃性气体，导电性尘埃(灰尘)不严重的场合 | |||||
| 使用标高*8 | 0～2000m | |||||
| 安装位置 | 控制盘内*9 | |||||
| 过电压类别*10 | Ⅱ以下 | |||||
| 污染度*11 | 2以下 | |||||
| ◇FX5U/FX5UC 性能规格 | |||
| FX5U/FX5UC CPU模块 | |||
| 项目 | 性能 | ||
| 控制方式 | 存储程序反复运算 | ||
| 输入输出控制方式 | 刷新方式(根据直接访问输入输出(DX,DY)的指定可进行直接访问输入输出) | ||
| 编程规格 | 编程语言 | 梯形图(LD)、结构化文本(ST)、功能块图/梯形图(FBD/LD) | |
| 编程扩展功能 | 功能块(FB)、功能(FUN)、标签编程(局部/全局) | ||
| 恒定扫描 | 0.2～2000ms( 可以0.1ms为单位设置) | ||
| 固定周期中断 | 1～60000ms(可以1ms为单位设置) | ||
| 动作规格 | 执行类型 | 待机型、初期执行型、扫描执行型、固定周期执行型、事件执行型 | |
| 中断类型 | 内部定时器中断、输入中断、高速比较一致中断、模块的中断*1 | ||
| 存储器容量 | 程序容量 | 64k/128k步*2(128k字节/256k字节、闪存) | |
| 软元件/标签存储器 | 120k字节 | ||
| 数据存储器/标准ROM | 5M字节 | ||
| 快闪存储器(ROM)写入次数 | 最多2万次 | ||
| SD存储卡 | 存储卡容量部分(SD/SDHC存储卡：最大16G字节) | ||
| RUN中写入功能 | 有(可编程控制器RUN中，块口令/变更/远程口令/指针、程序零件) | ||
| 密码保护功能 | 有(安全功能：块密码、安全认证、文件口令、远程密码、IP过滤器 | ||
| 停电保持(软元件) | 停电保持容量 | 内置闪存：高速软元件(M、L、B、F、S、T、ST、C.LC、D)最大12k字* | |
| 装有选件电池(FX3u-32BL)时：标准软元件(R、W )最大48k字 | |||
| 最大存储文件数量 | 软元件/标签存储器 | 1个 | |
| 程序文件数 | 32个 | ||
| FB文件数 | 16个(用户最多可使用15个) | ||
| SD存储卡 | NZ1MEM-2GBSD:511个*4 NZ1MEM-4GBSD、NZ1MEM-8GBSD、NZ1MEM-16GBSD:65534个*4 |
||
| CC-LinkIE现场网络Basic主站功能 | 以内置以太网接口实现(CPU模块Ver.1.040以后)控制点数在384点以下(参照输入输出点数的项目) | ||
| 记录功能*5 | 将收集的数据作为二进制文件保存在SD存储卡中，数据容量是所用SD存储卡的容量(最大16G字节) | ||
| 时钟功能*6 | 显示信息 | 年、月、日、时、分秒、星期( 自动识别闰年) | |
| 精度 | 月差±45秒/25℃(TYP) | ||
| 保持方法 | 大容量电容器(通过使用选件电池(FX3u-32BL),可转换为电池保持) | ||
| 保持时间 | 10日(环境温度：25℃),使用选件电池时约5年(环境温度：25℃) | ||
| 指令种类 | 501种1113个(CPU模块Ver.1.060) | ||
| 指令处理时间 | LD X0 | 34ns*7 | |
| MOV D0 D1 | 34ns* | ||
| 输入输出点数 | ①输入输出点数 | 256点以下/384点以下*2 | |
| ②远程1/0点数 | 384点以下/512点以下*2 | CC-Link、AnyWireASLINK,CC-LinkIE现场网络Basic的远程IJ/0的合计为512点以下 (CC-LinkIE现场网络Basic的远程I/0站不作为远程I/0站数计算。) |
|
| 上述①和②的合计点数 | 512点以下 | ||
| ◇FX5UJ性能规格 | ||
| FX5UJCPU模块 | ||
| 项目 | 性能 | |
| 控制方式 | 存储程序反复运算方式 | |
| 输入输出控制方式 | 刷新方式(根据直接访问输入输出(DX、DY)的指定可进行直接访问输入输出) | |
| 编程规格 | 编程语言 | 梯形图(LD)、结构化文本(ST)、功能块图/梯形图(FBD/LD) |
| 编程扩展功能 | 功能块(FB)、功能(FUN)、标签编程(局部/全局) | |
| 恒定扫描 | 0.5~2000ms(可以0.1ms为单位设置) | |
| 固定周期中断 | 1～60000ms(可以1ms为单位设置) | |
| 定时器性能规格 | 100ms、10ms、Ims | |
| 程序执行数量 | 32个 | |
| FB文件数量 | 16个(用户使用的文件最多15个) | |
| 动作规格 | 执行类型 | 待机型、初期执行型、扫描执行型、固定周期执行型、事件执行型 |
| 中断类型 | 内部定时器中断、输入中断、高速比较一致中断、模块的中断*1 | |
| 存储容量 | 程序容量 | 48k步(96k字节、快闪存储器) |
| 软元件/标签存储器 | 120k字节 | |
| 数据存储器 | 5M字节 | |
| 快闪存储器(闪存)写入次数 | 最大2万次 | |
| SD存储卡 | 存储卡容量部分(SD/SDHC存储卡：最大16G字节) | |
| 停电保持(软元件) | 停电保留能力 | 最大12K字 |
| 最大存储文件数量 | 软元件/标签存储器 | 1个 |
| 程序文件数 | 32个 | |
| FB文件数 | 16个(用户使用的文件最多15个) | |
| SD存储卡 | NZ1MEM-2GBSD:511个*2 | |
| NZ1MEM-4GBSD、NZ1MEM-8GBSD、NZ1MEM-16GBSD:65534个*2 | ||
| 时钟功能 | 显示信息 | 年、月、日、时、分、秒、星期(自动判断闰年) |
| 精度 | 月差±45秒/25℃(TYP) | |
| 停电保持(时钟数据*3) | 保持方法 | 大容量电容器 |
| 保持时间 | 15日(环境温度：25℃) | |
| 输入输出点数 | ①输入输出点数 | 256点以下 |
| ②远程I/0点数 | 256点以下 | |
| ①和②的合计点数 | 256点以下 | |
넶浏览量：0
-
产品名称可编程控制器
-
电压DC24V；AC220V
-
产地日本
-
品牌三菱
参考价：
¥
2119.00
三菱原装正品 顺丰包邮
