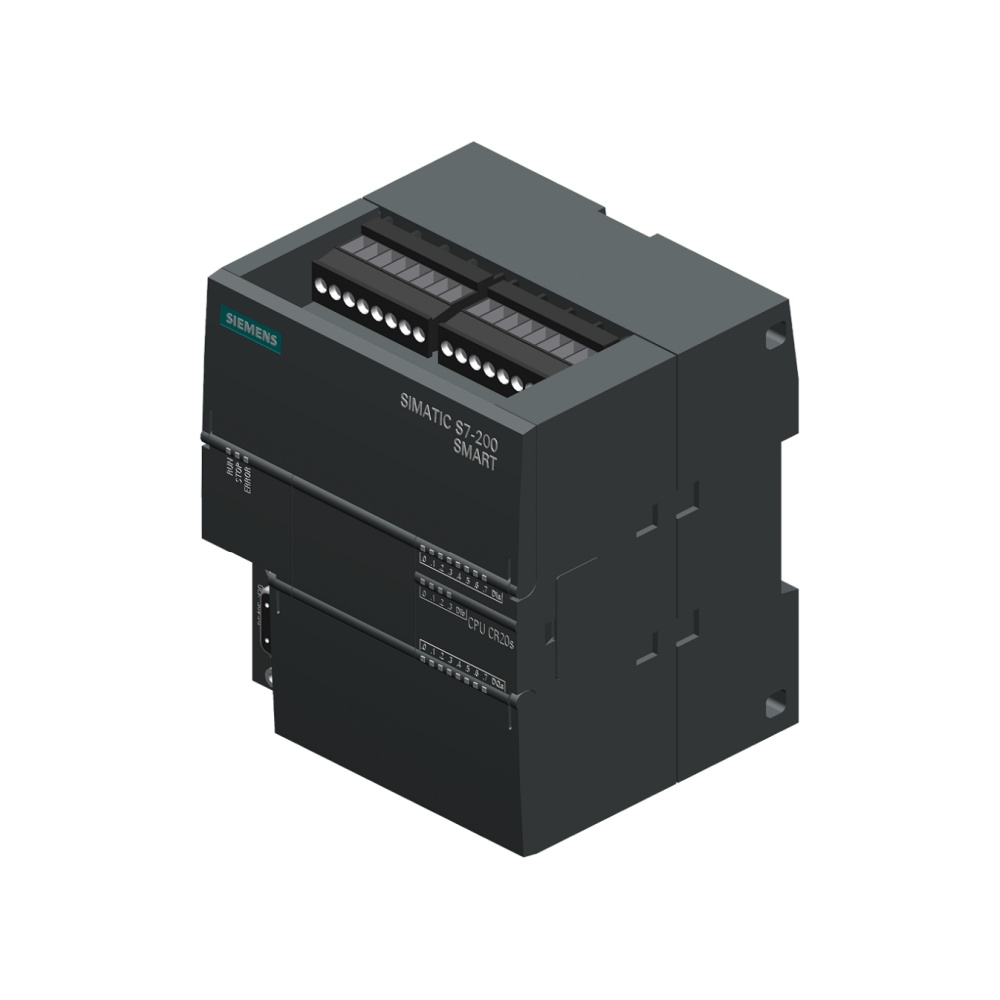

西门子 6ES7288-1SR20-0AA1
| 技术规范 | ||
| CPU SR20/ST20技术 | 规范 | |
| 型号 | CPU SR20 | CPU ST20 |
| 订货号(MLFB) | 6ES7288-1SR20-0AA1 | 6ES7288-1ST20-0AA1 |
| 常规 | ||
| 尺 寸 W x H x D ( mm ) | 90x100x81 | |
| 重量 | 367.39 | 320g |
| 功耗 | 14 W | 12W |
| 可用电流(24VDC) | 最大300 mA(传感器电源) | |
| 数字输人电流消耗(24VDC) | 所用的每点输人4 mA | |
| CPU特征 | ||
| 用户储存器 | 12 KB程序存储器/8 KB数据存储器最大10KB保持性存储器 | |
| 板载数字IO | 12点输人8点输出 | |
| 过程映像大小 | 256位输入(1)1256位输出(Q) | |
| 模拟映像 | 56个字的输入(AI)/56个字的输出(AQ) | |
| 位存储器(M) | 256位 | |
| 临时(局部)存储 | 主程序中64字节，每个子程序和中断程序中64字节 | |
| IO模块扩展 | 6个扩展模块 | |
| 信号板扩展 | 最多1个信号板 | |
| 高速计数器 | 共 6 个 | |
| 单相：4个200 KHz+2个30 KHz 正交相位：2个100 KHz+2个20 KHz |
||
| 脉冲输出 | 2个100 KHz | |
| 脉冲捕捉输人 | 12 | |
| 循环中断 | 共2个，分辨率为1ms | |
| 沿中断 | 4个上升沿和4个下降沿(使用可选信号板时，各6个) | |
| 存储卡 | Micro SDHC卡(可选) | |
| 实时时钟精度 | +-120秒月 | |
| 实时时钟保持时间 | 通常为7天，25°℃时最少为6天(免维护超级电容) | |
| 性能 | ||
| 布尔运算 | 0.15 μs/指令 | |
| 移动宇 | 1.2μs/指令 | |
| 实数数学运算 | 3.6μs/指令 | |
| S7-200 SMART支持的用户程序元素 | ||
| POU | 类型/数量 ·主程序：1个 ·子程序：128个(0到127) · 中断程序：128个(0到127) 嵌套深度 |
|
| ·来自主程序：8个子程序级别 ·来自中断程序：4个子程序级别 |
||
| 累加器 | 4个 | |
| 定时器 | 类型/数量 ·非保持性(TON,TOF):192个 ·保持性(TONR):64个 |
|
| 计数器 | 256个 | |
| 通信 | ||
| 端口数 HMI设备 |
PROFINET(LAN):1 串行端口：1(RS485) 附加申行端口：1(带有可选RS232/485信号板) PROFINET(LAN):8个连接 串行端口：每个端口4个连接 |
|
| 编程设备(PG) | 串行端口：1个连接，PROFINET(LAN):1个连接 | |
| CPU(PUTIGET) | PROFINET(LAN):8个客户端和8个服务器连接 | |
| PROFINET通信 | ||
| PROFINET控制器 | 是 | |
| 可为RT连接的PROFINET设备的最大数量 | 8 | |
| 最大模块数量 | 64 | |
| PROFINET智能设备 | 是 | |
| 开放式用户通信 | PROFINET(LAN):8个主动和8个被动连接 | |
| 数据传输率 | PROFINET(LAN):10/100 Mbls RS485系统协议：9600,19200和187500 bls RS485自由端口：1200到115200 bls |
|
| 隔离(外部信号与PLC逻辑侧) | PROFINET(LAN):变压隔离器，1500VAC RS485:无 |
|
| 电缆类型 | 以太网：CAT5e屏蔽电缆 RS485:PROFIBUS网络电缆 |
|
넶浏览量：0
参考价：
¥
0.00
SIMATIC S7-200 SMART，CPU SR20，标准型 CPU 模块，继电器输出，220 V AC 或110 DC供电，12 输入/8 输出
