集高功能运动控制和实现现场IoT的网络于一身的Sysmac入门型

NX1能同时兼顾信息活用、安全对策、 品质管理和生产效率
NX1凭借高速、高精度控制，在提高生产效率的同时，还能兼顾信息活用、安全对策和品质管理。
因此，可持续提高生产效率。

与生产效率同步的可追溯性
NX1兼顾高速控制和信息活用。
以生产能力1,000个/分钟的包装机为例，NX1能在运动控制的同时，将数据追溯融合在生产节拍中，实现全数据收集。

为应对终端用户提出的装置可视化和模块化、追溯性需求，增强了与网络和外围设备的连接性。
此外，通过所提供的功能块(FB)，可轻松实现复杂的控制。
并且，通过无电池、使用温度范围的扩大，即使在制造现场以外也能放心使用

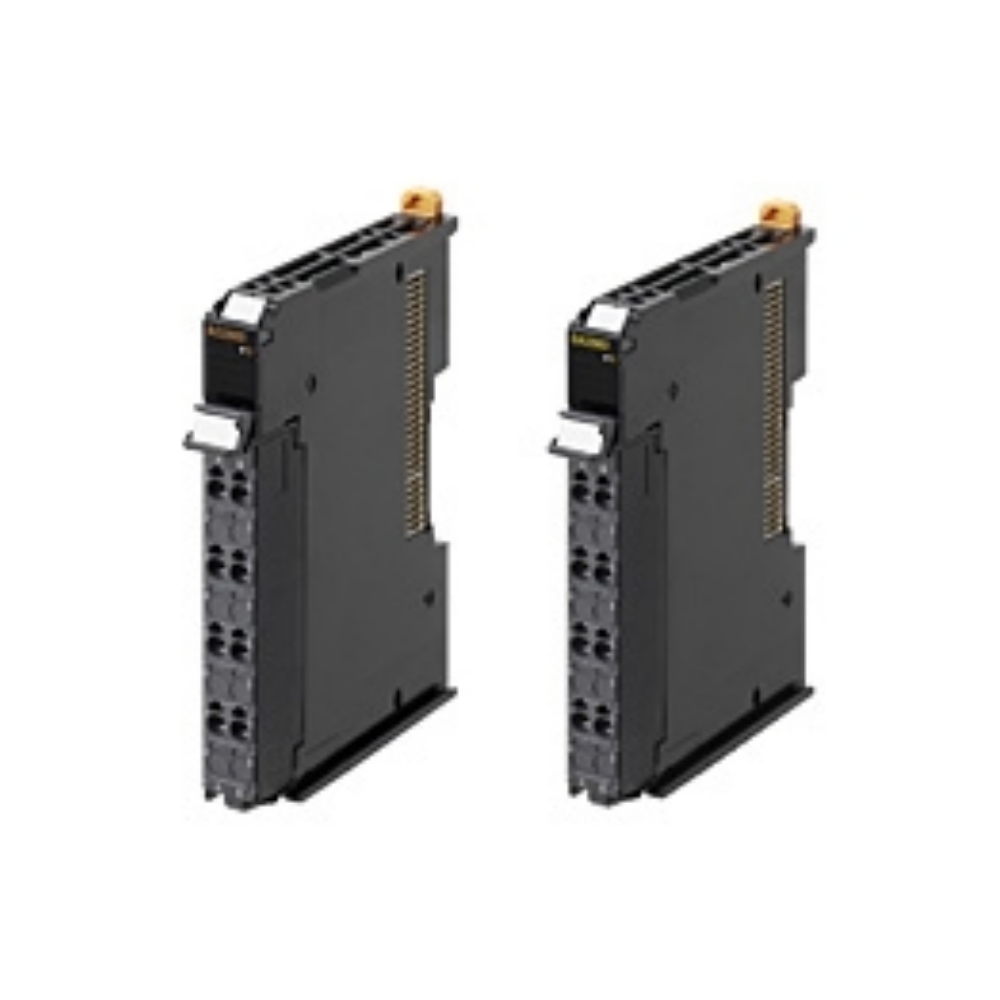

每个单元多达8个模拟量输入。
可以使用NX系列EtherCAT连接器选择自由运行刷新或同步I/O刷新。
输入更新周期为10μs/通道，分辨率为1/30000，适用于高速测量以及高精度控制。
备有电压与电流输入均内置传感器等小容量模拟输出设备用供电端子的单端类型以及可抑制噪声干扰的差动输入类型。
可拆卸式免螺钉端子块让调试和维护变得更加轻松。
免螺钉推入式端子块显著减少了配线工作。
所有型号的宽度仅为12 mm，节省了机柜空间。

自动捕捉状态变化，优化控制，轻松兼顾生产效率和品质

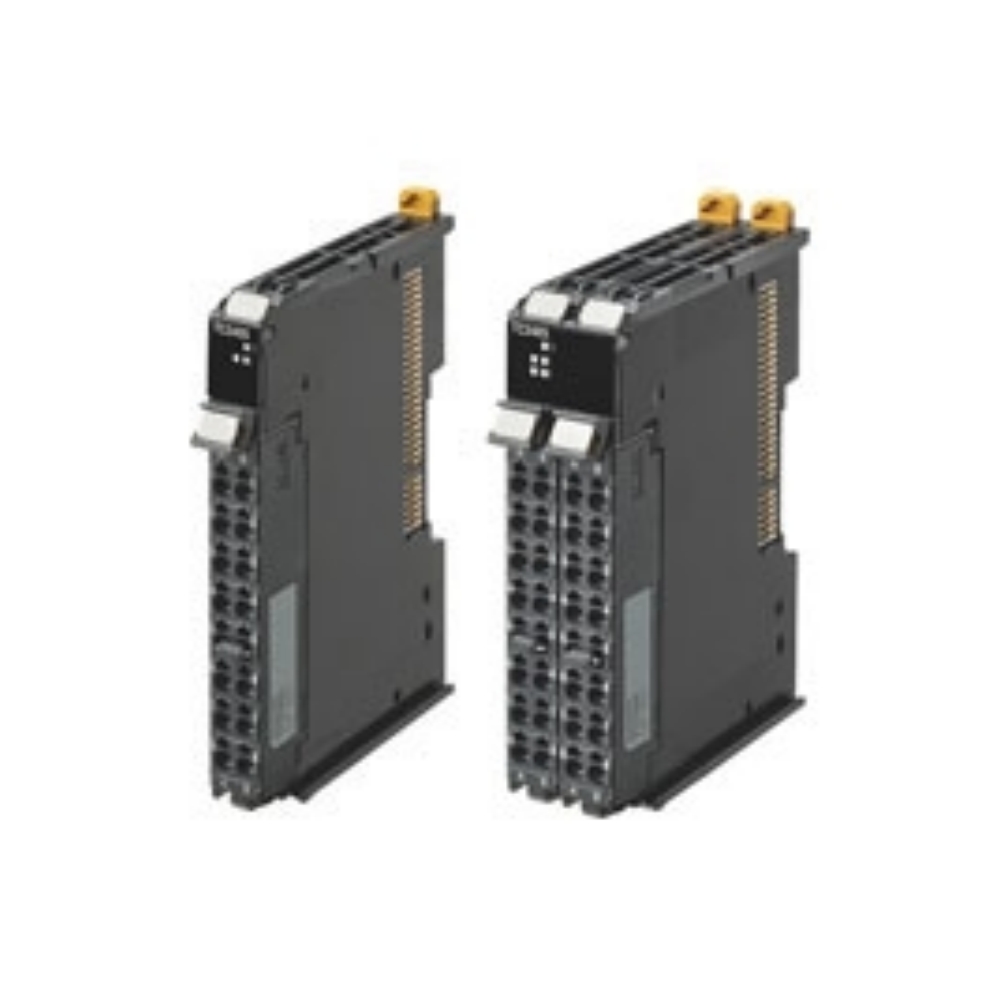

满足因半导体微型化和层叠化而日益严苛的温控要求
为实现高度数字化的社会，半导体日益微型化、层叠化，温度对产品质量的影响也随之增大。
NX-HTC通过节省空间和可视化特征量，助力满足严苛的温控要求，进而提高产品质量和生产效率。

节省空间，维持占地面积，实现多点控制

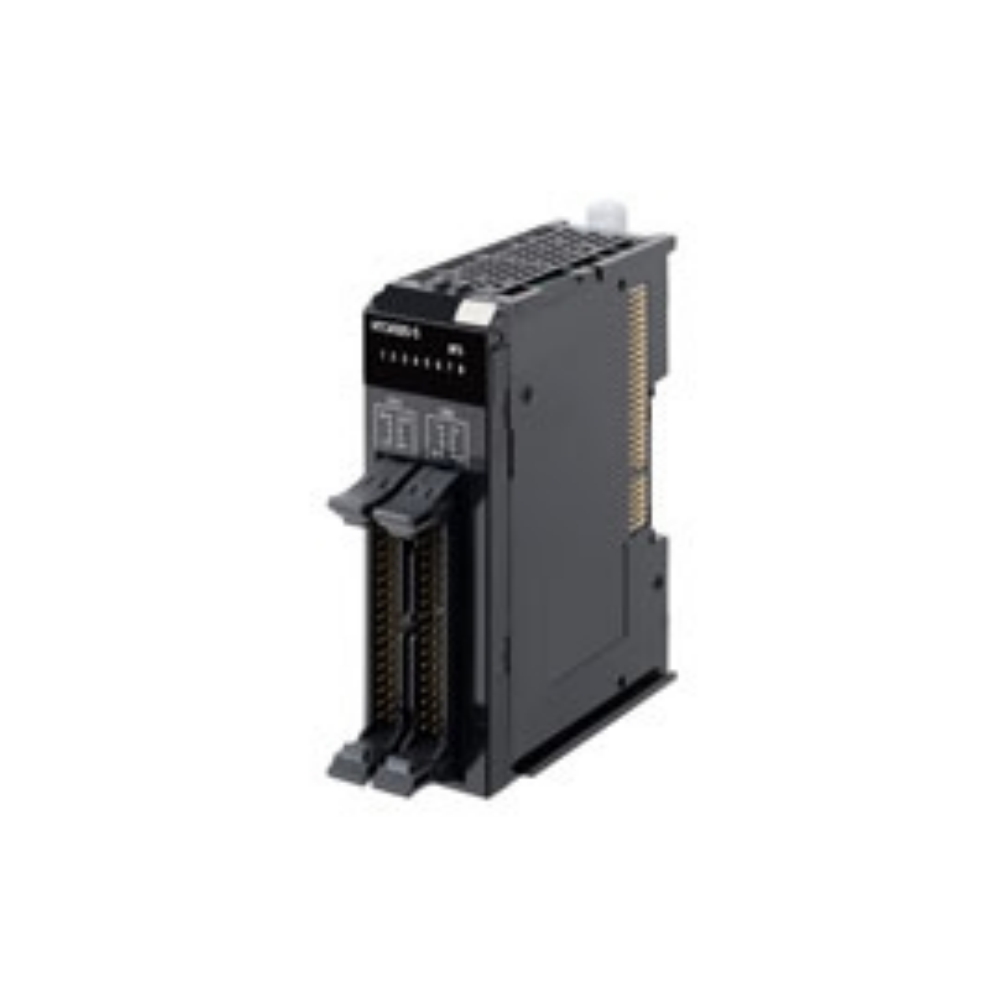

快速定位操作：使用PLC启动指令花费0.15～0.4ms（以上）来启动伺服操作。

支持带有绝对编码器的伺服电机

线性插补期间监控轴之间的偏移

广泛的定位操作

随附存储操作功能。

带有脉冲串类型位置控制单元的公用控制接口(CJ1W-NC□□4)。

EtherCAT的快速通信（最短250μs的通信周期）。

除了伺服控制外，可以连接变频器、视觉传感器以及支持EtherCAT的其它I/O设备。

支持伺服电机速度控制和扭矩限制输出。

配备电子凸轮功能，实现多种同步应用（CJ1W-NC□82 单元 Ver.1.50或更高版本）。

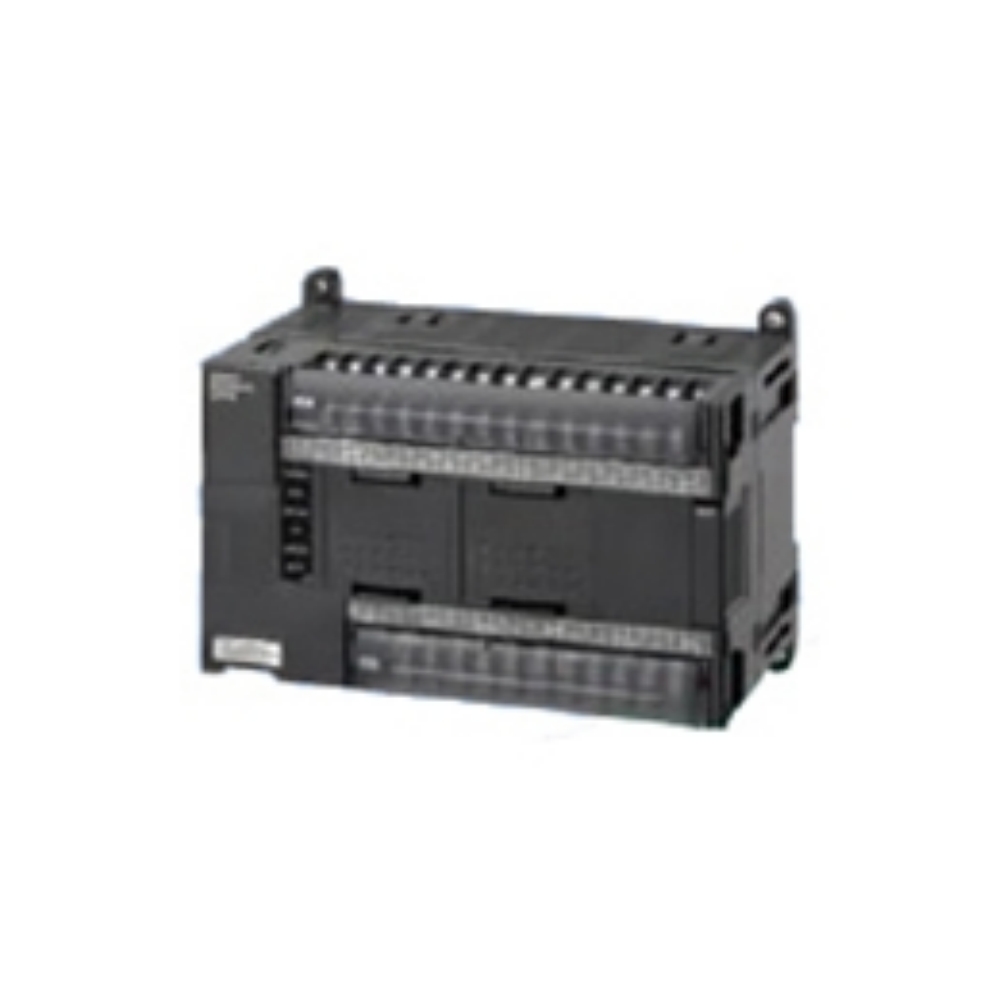

脉冲输出功能 标配4轴，高精度定位控制威力尽显
高速计数器功能 标配相位差4轴，一台即可轻松实现多轴控制
中断输入功能 最多内置8点，凭借指令的高速处理，有助于整个装置的高速化
串行通信功能 可根据选项板任意选择2个端口、RS-232C、RS-485
Ethernet通信功能(利用选项板实现)通过Ethernet与上位计算机进行通信
内置4点输入、2点输出的模拟输入输出功能(仅限CP1H-XA型)
标配USB外设端口
也可利用结构化文本(ST)语言简单运行运算功能
可使用CP1W系列、CJ系列的单元，扩展性佳
可利用LCD显示设定功能轻松维护和调试(利用选项板实现)

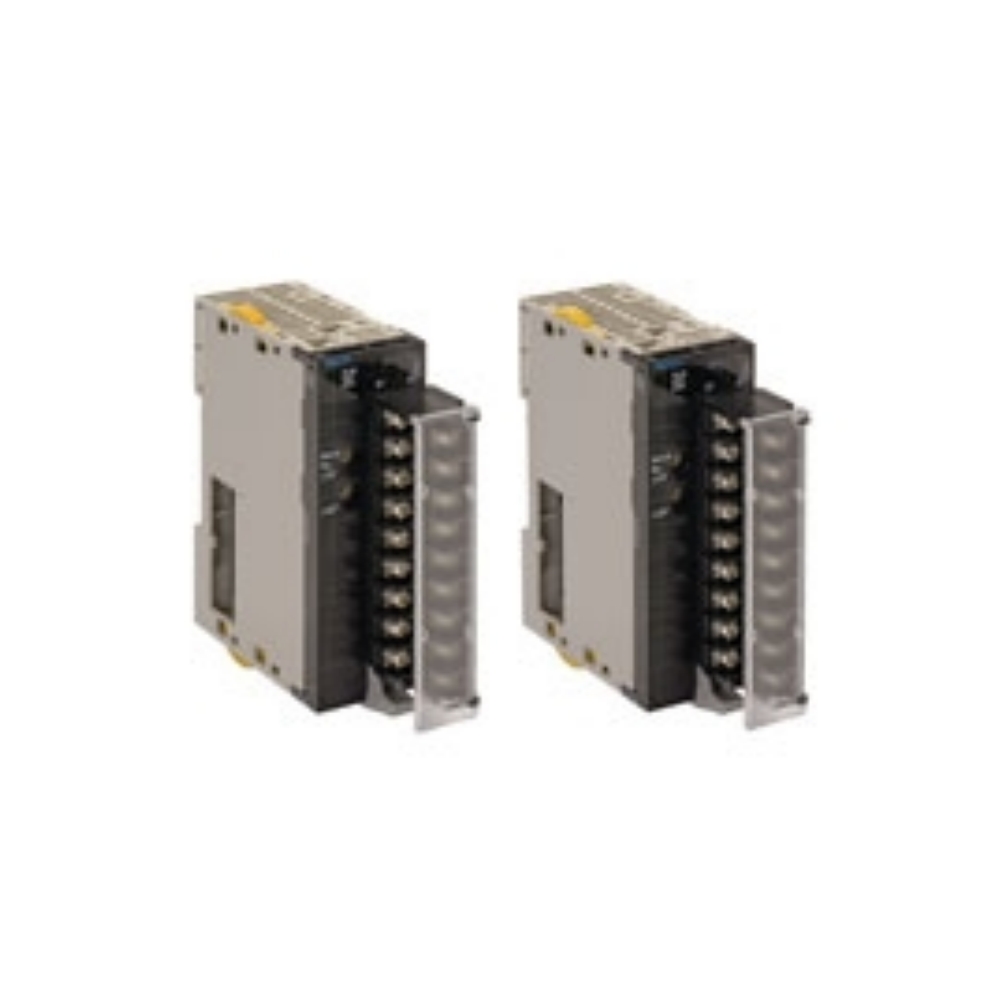

在一个单元中最多支持四种输入： 铂电阻、热电偶和DC电流/电压。（单独为每个输入设定输入类型。）
输入通道之间的绝缘阻止输入通道之间不需要的电流通路。
输入电压/电流， 将定标值以四位十六进制数形式传输到CPU单元。
过程值报警， 每个输入有两个报警
报警ON延时计时器以及过程值的磁滞
操作期间零/跨度调整功能
输入错误检测
检测到输入错误时可以指定最大或最小过程值。
具有完全多重输入、高速和高分辨率（分辨率256,000， 60ms/ch可用） 的单元。

通过与NX系列EtherCAT连接器连接，可执行高速I/O刷新。
I/O刷新可以与控制器的控制周期同步。（同步刷新）
高速型号的ON/OFF响应时间为最大100 ns，可进行高速、高精度控制。
可拆卸式免螺钉端子块让调试和维护变得更加轻松
可拆卸式免螺钉接线端子块让调试和维护变得更加轻松。
省空间的12 mm宽度设计最多可包含16个数字输入。
该产品系列包括带3线、2线和1线连接方式的4点、8点和16点型

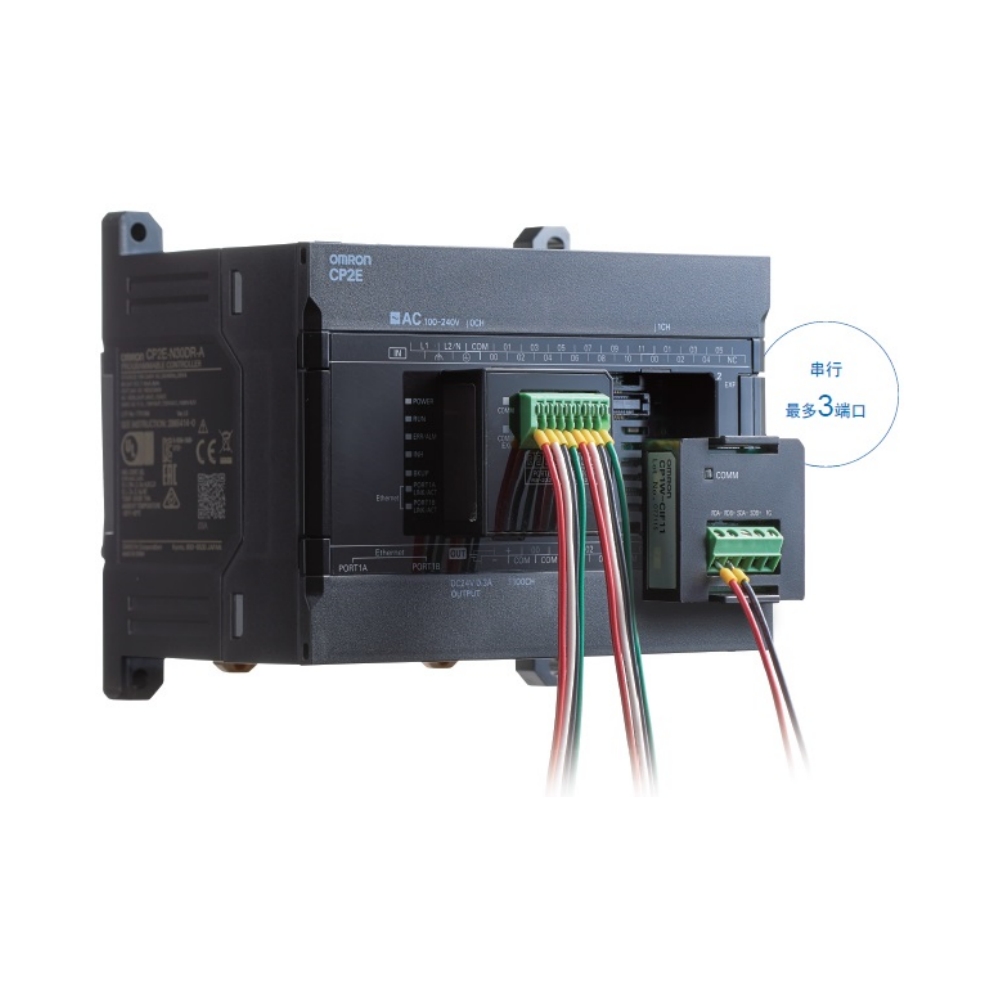

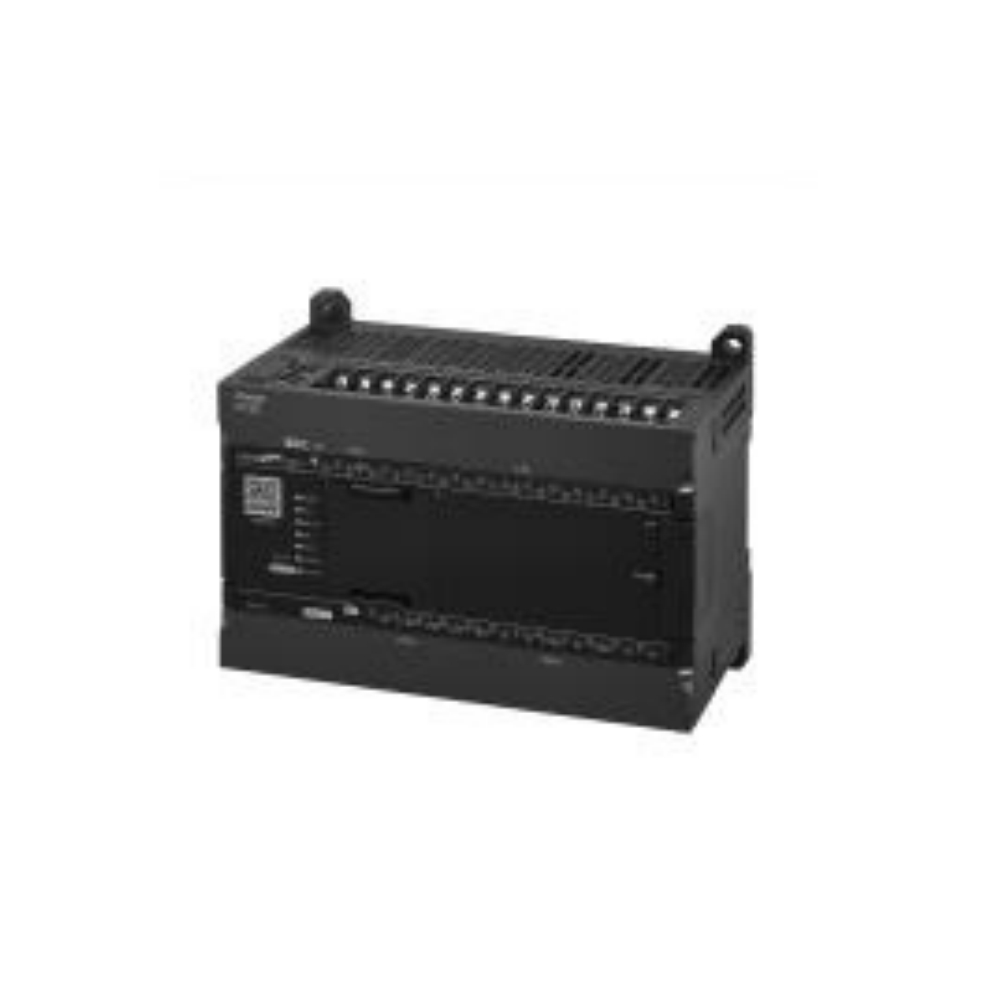

可满足简易设备自动化需求
・单台设备可实现12轴的位置控制(8轴EtherCAT+4轴脉冲)，满足多轴应用的需求
・配备EtherNet通信端口，可直接连接PC/HMI，实现生产现场信息管理
・兼容第三方现场总线单元，提高系统的灵活性及兼容性

每个单元多达4个模拟量输出。
可以使用NX系列EtherCAT连接器选择自由运行刷新或同步I/O刷新。
输出更新周期为10μs/通道，分辨率为1/30000，适用于高速、高精度控制。
可拆卸式免螺钉端子块让调试和维护变得更加轻松。
免螺钉推入式端子块显著减少了配线工作。
所有型号的宽度仅为12 mm，节省了机柜空间。

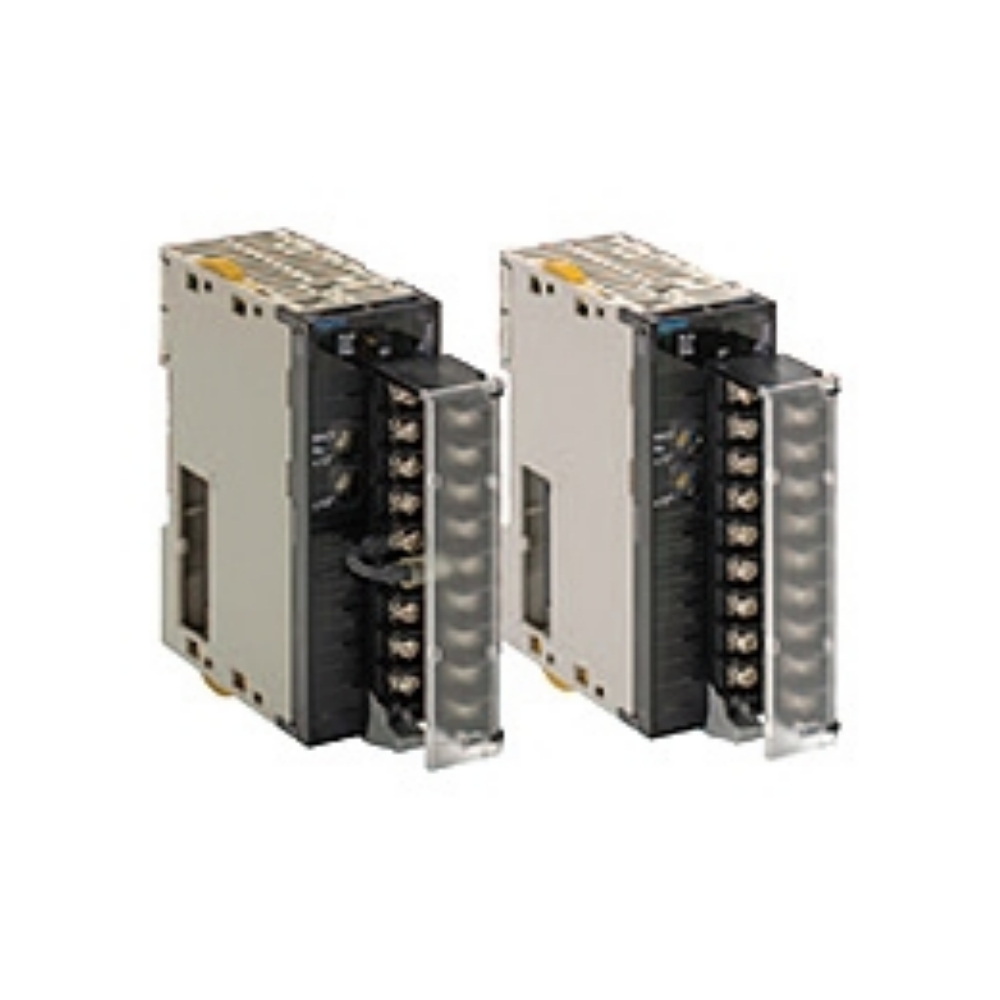

模拟量输入单元
对于一个单元，最多输入八个模拟量信号。
功能包括断线检测、平均、峰值保留、偏移/增益调整以及定标。(CJ1W-AD042不支持偏移/增益调整。只有CJ1W-AD042才支持定标。）
直接转换功能的20μs/点的高速A/D转换* （仅限CJ1W-AD042）。
模拟量的输出单元
对于一个单元，最多输出八个模拟量信号。
功能包括输出保留、偏移/增益调整和定标。(CJ1W-DA042V不支持偏移/增益调整。只有CJ1W-DA08V/DA08C/DA042V才支持定标。）
直接转换功能的20μs/点的高速D/A转换* （仅限CJ1W-DA042V）。
模拟量I/O单元
对于一个单元，最多输入四个模拟量信号，而最多输出两个模拟量信号。
功能包括断线检测、输入平均、定标、输入峰值保留、输出保留、比率转换以及偏移/增益调整。
*高速类型的直接转换指令可以用于创建从通过数据处理的输入到输出的一致响应时间。对于设备自动化控制器NJ系列，不能使用直接转换功能。只有CJ系列CPU单元支持此功能。

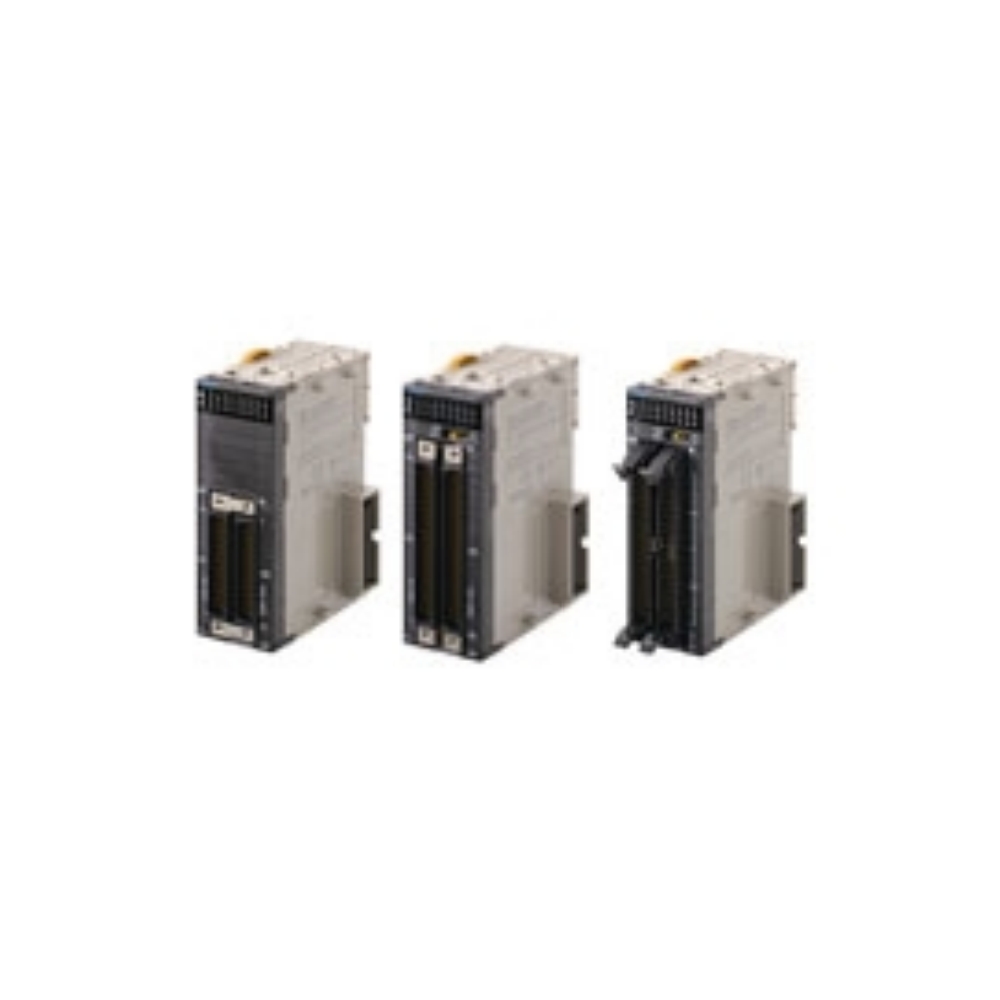

选择每个应用的较佳接口：Fujitsu / OTAX连接器与MIL连接器。
选择漏型输出或源型输出。CJ1W-MD232提供负载短路保护功能。
在CPU单元设定中，可将ON与OFF响应时间设定为0～32ms之间。
另提供带有5V TTL输出的混合I/O单元。*
提供了各种连接器-端子块转换单元，使您可以方便地对外部I/O设备进行接线。
* 适用于CJ1W-MD563。

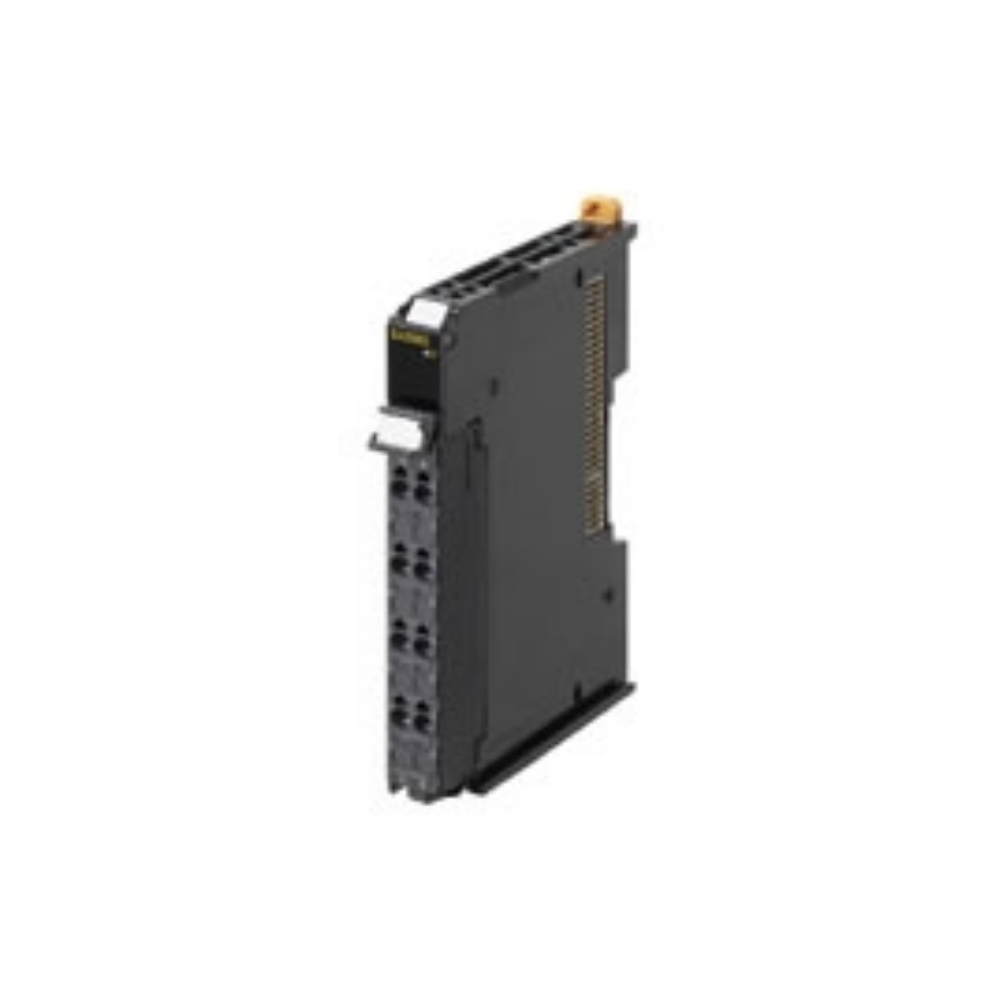

可以连接开路连接器输出型和线路驱动器输出型增量编码器。
可以选择自由运行刷新或同步I/O刷新来刷新NX系列EtherCAT连接器。
使用NJ/NX系列机器自动化控制器的MC功能模块时，可以将编码器输入作为“轴”用于运动控制指令。
锁定功能（来自外部设备的1个内部信号和2个输入信号）
脉冲周期测量
32位计数器（80000000～7FFFFFFF，十六进制）
最大计数率：4 MHz （线路接收器：4 MHz，集电极开路：500 kHz）
输入边缘时间戳
可以设置最大和最小计数器值。
